储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质。同时缓冲原水管中水压不稳定对水处理系统造成的冲击。（如水压过低或过高引起的压力传感的反应）。

原水泵

恒定系统供水压力，稳定供水量。

多介质过滤器

采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。

系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L(O2）降至2～7mg/L(O2），此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。同时，设备具有自我维护系统，运行费用很低。

离子软化系统/加药系统

R/O装置为了溶解固体形物的浓缩排放和淡水的利用，为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CaCO3,MgCO3,MgSO4,CaSO4,BaSO4,SrSO4,SiSO4的浓度积大于其平衡溶解度常数而结晶析出，损坏膜原件的应有特性，在进入反渗透膜组件之前，应使用离子软化装置或投放适量的阻垢剂阻止碳酸盐，SiO2，硫酸盐的晶体析出.

精密过滤器

采用精密过滤器对进水中残留的悬浮物、非曲直粒物及胶体等物质去除，使RO系统等后续设备运行更安全、更可靠。滤芯为5um熔喷滤芯，目的是把上级过滤单元漏掉的大于5um的杂质除去。防止其进入反渗透装置损坏膜的表面，从而损坏膜的脱盐性能。

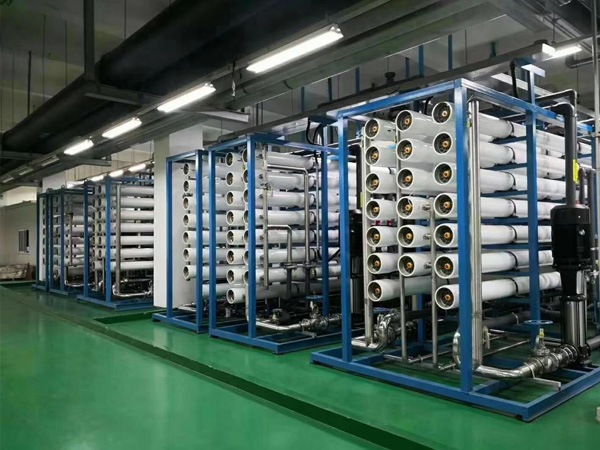

反渗透系统

反渗透装置是用足够的压力使溶液中的溶剂（一般是水）通过反渗透膜（或称半透膜）而分离出来，因为这个过程和自然渗透的方向相反，因此称为反渗透。反渗透法能适应各类含盐量的原水，尤其是在高含盐量的水处理工程中，能获得很好的技术经济效益。反渗透法的脱盐率提高，回收率高，运行稳定，占地面积小，操作简便，反渗透设备在除盐的同时，也将大部分细菌、胶体及大分子量的有机物去除。

臭氧杀菌器/紫外线杀菌器（可选）

杀灭由二次污染产生的细菌彻底保证成品水的卫生指标.

原水 → 原水箱 → 原水泵 →多介质过滤器 （石英砂过滤器）→活性炭过滤器 →软水处理器（添加阻垢剂装置） → 精密过滤器 → 高压泵 → 一级反渗透（RO）装置 →紫外线杀菌装置（臭氧杀菌装置） → 用水点
